Методы и виды неразрушающего контроля: полный разбор с ГОСТ

Что такое неразрушающий контроль

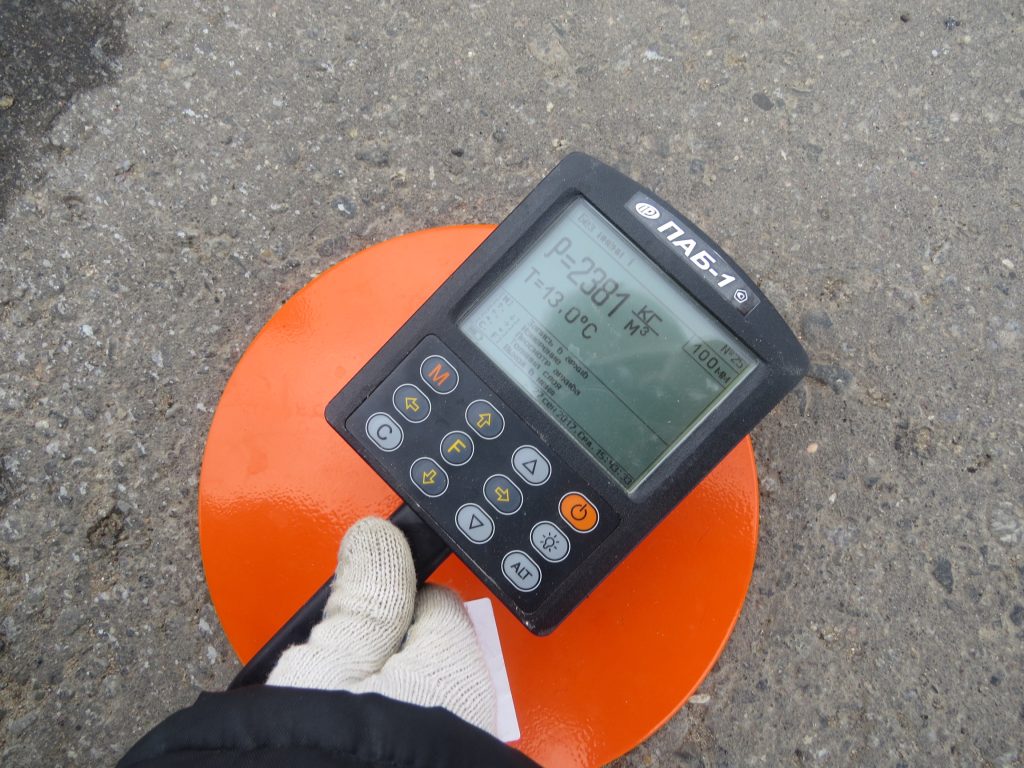

Неразрушающий контроль (НК) позволяет оценить качество материала или сварного соединения без нарушения его целостности. В отличие от разрушающих испытаний, где образец ломается или вырезается, НК сохраняет эксплуатационную пригодность объекта. Это критически важно для ответственных конструкций, трубопроводов и несущих элементов зданий. Термины и определения в этой сфере строго закреплены в ГОСТ Р 56542-2015, что исключает двоякое толкование результатов проверки.

Классификация видов НК

Фундаментальную классификацию устанавливает ГОСТ 18353-79. Стандарт выделяет девять основных видов, различающихся по физическим принципам взаимодействия с материалом. Именно эти виды неразрушающего контроля покрывают большинство производственных задач:

• акустический;
• магнитный;
• вихретоковый;
• радиационный;
• оптический;
• радиоволновой;
• тепловой контроль;
• проникающими веществами;
• электрический.

Каждый вид имеет свою область применения и предел чувствительности метода к конкретным типам дефектов.

Ультразвуковой и акустический контроль

Ультразвуковой контроль базируется на излучении и регистрации упругих волн. Дефектоскоп фиксирует отражение сигнала от границ раздела сред. Этот способ отлично выявляет внутренние дефекты: трещины, расслоения, раковины. Он проверяет сплошность металла на глубине до нескольких метров и широко применяется для диагностики бетонных массивов. Чувствительность высока, но метод требует квалифицированного оператора и контактной среды.

Радиографический и капиллярный методы

Радиографический метод использует проникающее ионизирующее излучение. Пленка или цифровой детектор фиксируют ослабление лучей в местах неоднородностей. Радиографический контроль сварных соединений ведут строго по ГОСТ 7512-82. Он идеален для объемных дефектов в швах, но требует строгих мер радиационной безопасности.

Капиллярная дефектоскопия работает иначе. На поверхность наносят пенетрант, который затекает в мельчайшие несплошности. После проявки видны даже поверхностные дефекты с раскрытием от 1 мкм. Это лучший выбор для цветных металлов и немагнитных сплавов.

Магнитный и вихретоковый контроль

Магнитопорошковый метод выявляет поверхностные и подповерхностные несплошности. Он применим исключительно к ферромагнитным материалам с магнитной проницаемостью выше единицы. В местах дефектов возникают поля рассеяния, удерживающие магнитный порошок.

Вихретоковый контроль основан на анализе взаимодействия внешнего электромагнитного поля с вихревыми токами, наводимыми в объекте. Метод быстр и не требует контакта, что удобно для проверки труб, проволоки и изделий со сложной геометрией из электропроводящих материалов.

Как выбрать метод НК

Выбор зависит от типа материала, ожидаемого вида дефекта и доступа к поверхности. Области неразрушающего контроля обширны, но для внутренних полостей в бетоне или толстом металле берут ультразвук. Для тонких поверхностных трещин на алюминии подойдет капиллярный метод. Комплексный подход дает максимальную достоверность. Профессиональную оценку состояния конструкций и точный подбор алгоритма проверки вы можете заказать на странице неразрушающего контроля. Эксперты помогут решить задачу без лишних затрат.
