Определение плотности грунта: методы, ГОСТ и коэффициент уплотнения
Грамотное определение плотности грунта является основой приемки любых земляных работ. Без точных данных о состоянии основания невозможно гарантировать долговечность и безопасность постройки.
Что такое плотность грунта и зачем ее контролируют
Плотность показывает массу единицы объёма материала. Для инженерных расчётов ключевую роль играет плотность скелета грунта. Это масса твердых минеральных частиц без учета воды и воздуха, заполняющих поры. Вода в порах работает как естественная смазка при уплотнении, но её избыток создает пустоты после испарения, резко снижая итоговую прочность массива. Контроль параметра критичен при устройстве оснований, обратной засыпке траншей и формировании насыпей. Недоуплотнение ведет к неравномерным осадкам, трещинам в фундаментах, морозному пучению и разрушению дорожного полотна. Следует учитывать: отклонение влажности от оптимальной снижает достижимую плотность, сколько бы рабочих проходов катка ни делала уплотнительная техника.
Определение максимальной плотности: стандартное уплотнение по Проктору
Чтобы оценить качество работ на площадке, нужно знать физический предел материала. Определение максимальной плотности грунта проводят в лаборатории строго по ГОСТ 22733-2016. Используют стандартное уплотнение с помощью прибора Проктора. Аппарат имитирует послойное механическое трамбование образцов с заранее заданной разной влажностью. В зависимости от класса ответственности сооружения применяют стандартный или модифицированный (тяжёлый) вариант уплотнения с разной энергией удара. По итогам тестов строят кривую уплотнения. Пик графика чётко указывает на оптимальную влажность и максимальную плотность скелета. Эти эталонные цифры становятся базой для всех последующих полевых проверок.
Методы определения плотности грунта в поле
На стройплощадке применяют несколько проверенных способов контроля. Выбор зависит от типа грунта, текущей влажности и условий производства работ:

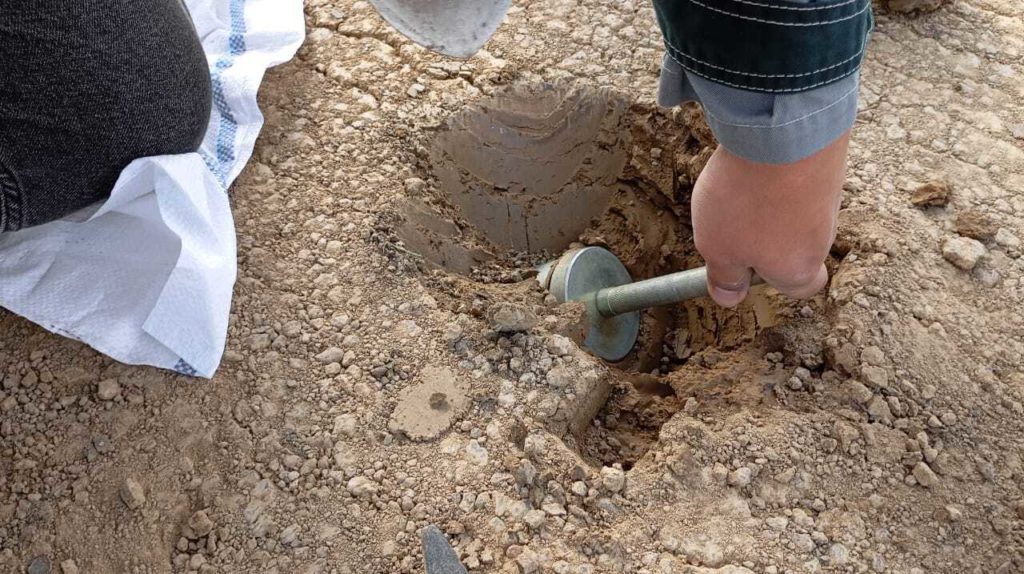

- метод режущего кольца (регламентирован ГОСТ 5180-2015: кольцо вдавливают в массив, срезают излишки, взвешивают образец, результат выражают в г/см3);
- метод замещения объёма (применяют с калиброванной песчаной подушкой или баллонными плотномерами для крупнообломочных грунтов, где кольцо не сможет проникнуть в породу);
- динамические и статические плотномеры для оперативного неразрушающего контроля;
- пенетрометры для быстрой экспресс-оценки несущей способности связных грунтов.
Метод режущего кольца остается наиболее надежным эталоном для глинистых и песчаных массивов из-за высокой точности и отличной воспроизводимости результатов.
Расчёт коэффициента уплотнения грунта
Определение коэффициента уплотнения грунта (Ку) выполняется по прямой формуле. Это отношение фактической плотности скелета, полученной инженером в поле, к максимальной плотности скелета, установленной ранее в лаборатории.
Ку = ρфакт / ρмакс
Для наглядности: если полевая плотность скелета равна 1,85 г/см3, а лабораторный максимум составляет 1,95 г/см3, то Ку = 1,85 / 1,95 = 0,95. Полученное значение сразу сравнивают с проектными требованиями. Если расчётный Ку ниже нормы, участок признают бракованным. Его необходимо переуплотнить или заменить грунт, после чего провести повторные замеры.
Нормы и допустимые значения коэффициента уплотнения
Требования к уплотнению зависят от типа сооружения и зоны земляного полотна. Основные ориентиры задаёт СП 45.13330.2017. Контроль обычно проводят послойно, через каждые 20-40 см отсыпки, чтобы исключить скрытые дефекты в теле насыпи.
| Тип сооружения или элемент | Требуемый коэффициент уплотнения (Ку) |
| Обратная засыпка пазух фундаментов | 0,95-0,98 |
| Основания под полы промышленных зданий | 0,98-1,00 |
| Дорожные насыпи (верхняя часть рабочего слоя) | 0,98-1,00 |
| Подготовительные слои под фундаменты | 0,95-0,98 |
Для особо ответственных объектов и зон высоких динамических нагрузок значение Ку часто доводят до 1,0.
Как заказать испытание в аккредитованной лаборатории
Качественный строительный контроль невозможен без независимой инструментальной проверки. Аккредитованная лаборатория проводит профессиональный отбор проб на объекте, определяет гранулометрический состав, текущую влажность и плотность, после чего оформляет протокол испытаний установленного образца. Этот документ служит юридическим основанием для приемки скрытых работ и сдачи объекта технадзору. Заказать профессиональное определение плотности грунта и комплексные геотехнические испытания вы можете на главной странице сайта lab-eng.ru. Специалисты оперативно подберут метод контроля под специфику вашего объекта и обеспечат полное соответствие нормам ГОСТ.
